STA611系列精密电流互感器

　　

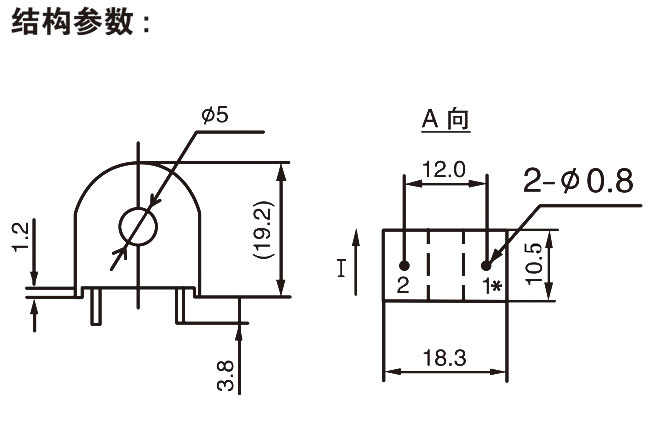

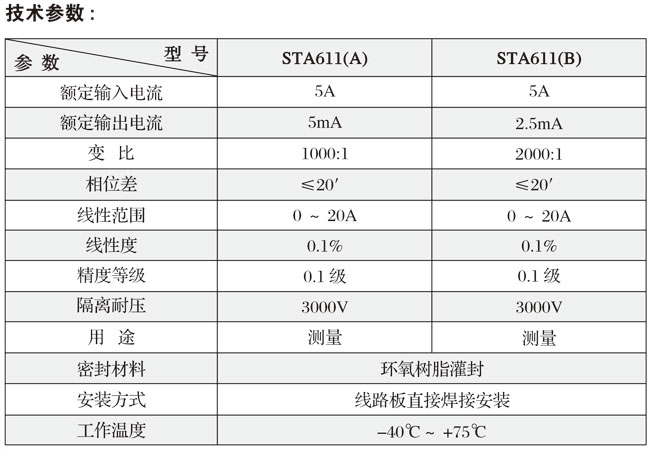

图1：电容C及电阻R是用来补偿相移的。如果通过软件补偿或不需要补偿相移的场合，电容C及电阻R可以不接。图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。图中反馈电阻R要求温度系数优于25ppm，如果您的AD转换是低电压输入,互感器可以不接运放直接并电阻,但采样电压不得大于1V有效值，输出电压=输出I*Rr ,另外可调电阻进行微调,以达到输出电压的精度。如果需要补偿角差，则需要确定补偿电容C及电阻r的值。由于电容C微调时很不方便，所以需要微调电阻r，C为(CBB) 系列电容。图2：通过电阻直接取样，使用简单方便。
