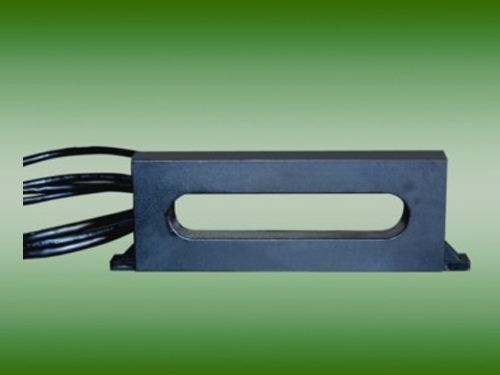

STA811零序电流互感器

　　

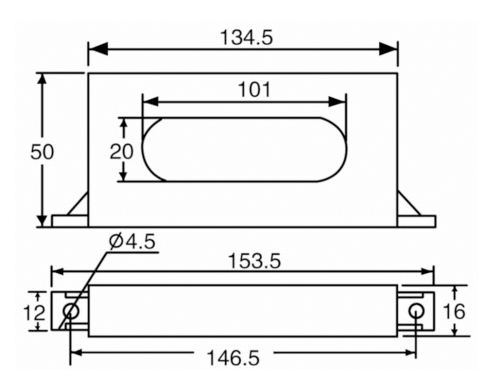

结构参数:

技术参数:

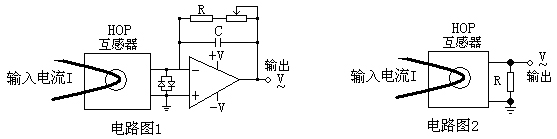

应用电路：

图1:电容C滤波使用1000P左右。图中运算放大器为OP07系列，运算放大器的电源电压通常取±15V或±12V。图1中反馈电阻R要求温度系数优于50ppm/℃。 输出电压= 输出I*R，另外可调电阻进行微调，以达到输出电压的精度。 注意事项：此电路中运放输入电流在10.5mA以内,超过10.5mA时运放输出电压会严重失真! 图2: 负载电阻推荐<500欧，输出= 输出I*R。输出并负载后相移会变大，相移变化的数值与负载电阻值有关。如不考虑相移，输出采样电压最大为1Vac 注意事项：此电路中R的功率及温度系数应合理选择,要求温度系数优于50ppm/℃! 以上参数均为工频50Hz使用状态时的参数值。相移为负载0欧时的测量值。使用频率范围指互感器应用于固定的频率值的使用范围。
